在線切割加工畫圖紙中，我們經常需要運用到鏡像功能，那么autocut畫圖的時候怎么用鏡像畫圖呢。

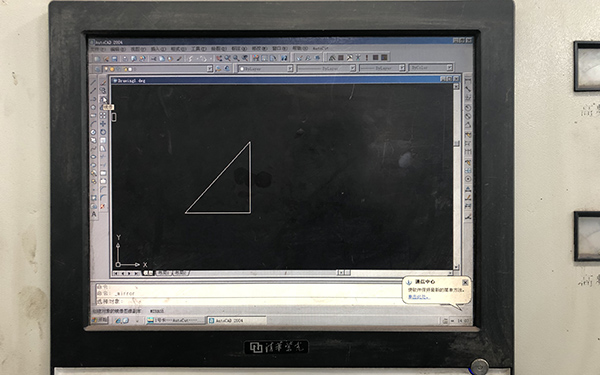

首先我們打開autocut的畫圖界面，為了容易辨別小編畫了一個三角形（圓的話鏡像也是一個樣）。

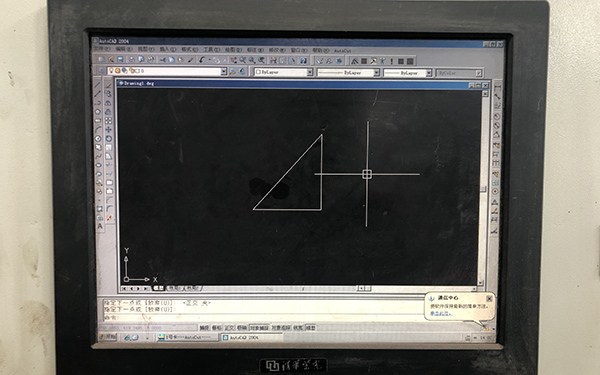

接著我們?cè)谧筮吂ぞ邫谏峡梢钥匆娨粋€(gè)兩個三角形中間一豎的圖標，這個就是鏡像命令，或者直接在命令欄內輸入。

接著需要我們框選需要鏡像的對象，框選完后會變成螞蟻線。然后按空格或者回車選定。

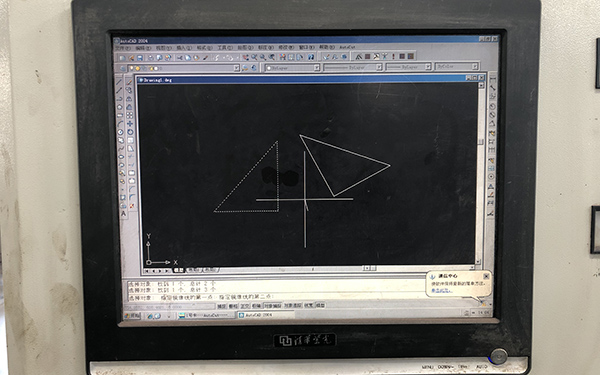

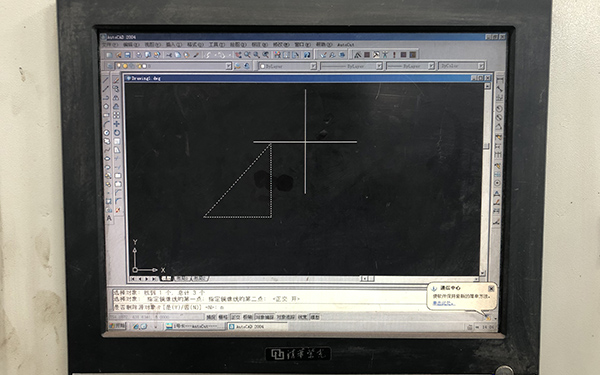

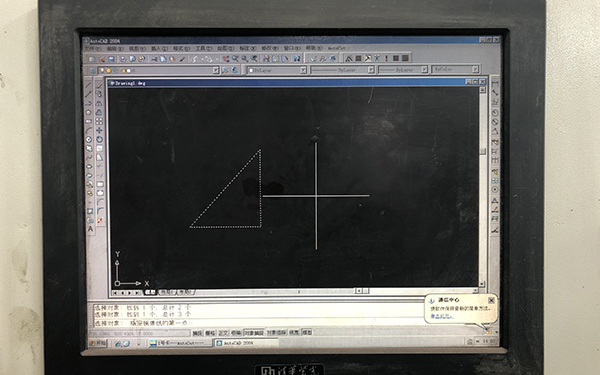

然后需要我們選擇鏡像參考線的第一個點，選完后接著選第二個點，這兩個點之間的直線就是鏡像的中間線，所以為了方便我們畫圖，在使用鏡像功能前可以先畫好輔助線

兩個點都選完后，命令會提示我們是否刪除源對象，假如不要之前的圖形只保留鏡像出來的圖形，我們這里就輸入Y,假如都要保留，我們就選N。這里小編選擇N。

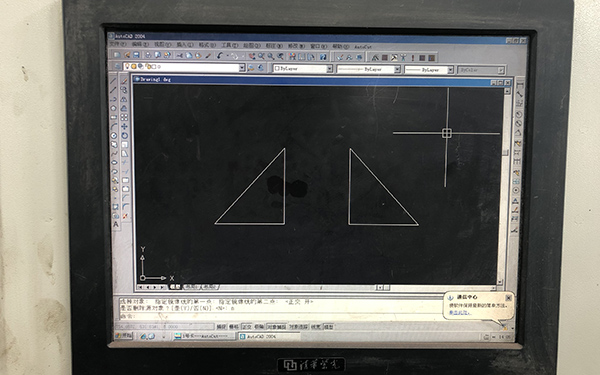

這樣圖形就鏡像好了。

以上就是AUTOCUT線切割系統畫圖鏡像操作教程，小伙伴們學會了嘛。

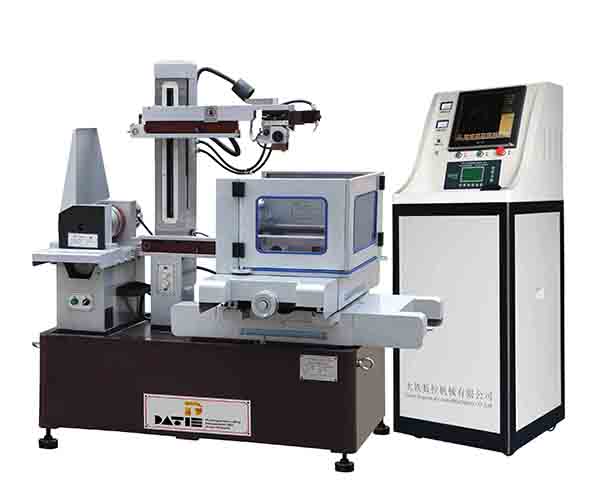

小編也向大家推薦上面這款大鐵DK系列極速線切割機床，穩定加工效率12000mm2/h,三年內下降不超過5%,并且上一次鉬絲可加工40萬方。想了解的小伙伴點擊下方圖片，或者直接聯系大鐵24小時咨詢熱線18924551991，期待您的垂詢！
