在線切割加工中，我們經常會遇到需要在同一套模板上加工同樣大小的圓孔或者圖形。假如一個一個圖形去畫的話會特別麻煩，而且割完一個再去切割下一個，很容易因為裝夾問題，切割不到位。我們可以在畫圖時使用陣列圖形的

那么X8如何使用陣列加工呢？

首先我們先畫一個圖形，小編在這里畫了一個六邊形。

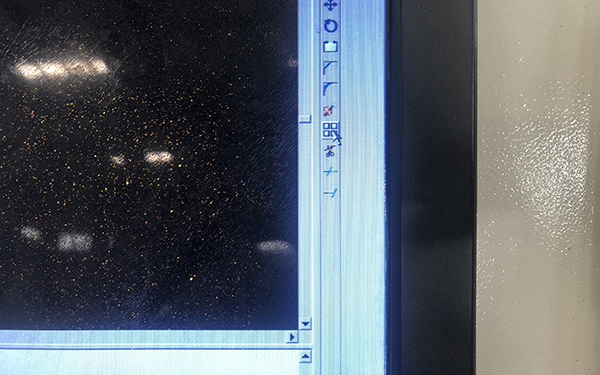

然后我們在右手邊工具欄點擊陣列菜單。

接著選擇我們要陣列的圖形。選著好后我們根據下面命令欄內的數據填入就好了。

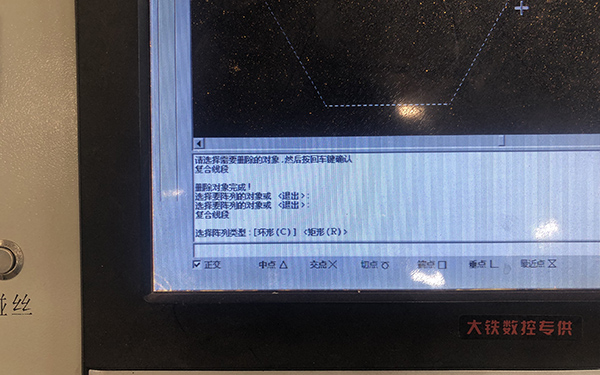

首先根據命令欄的提示，我們先選擇一下陣列的類型，有環形或者矩形的。

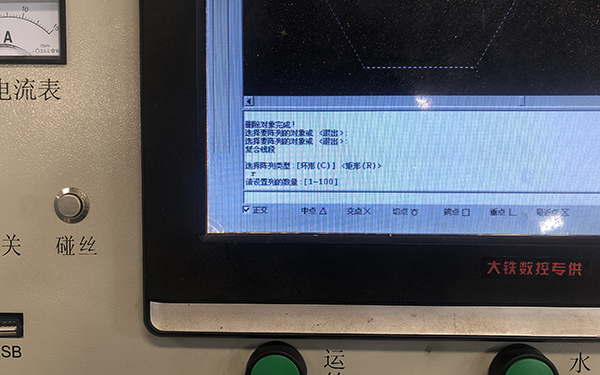

選擇好后我們在輸入我們要的圖形數量，用行數還有列數算出。

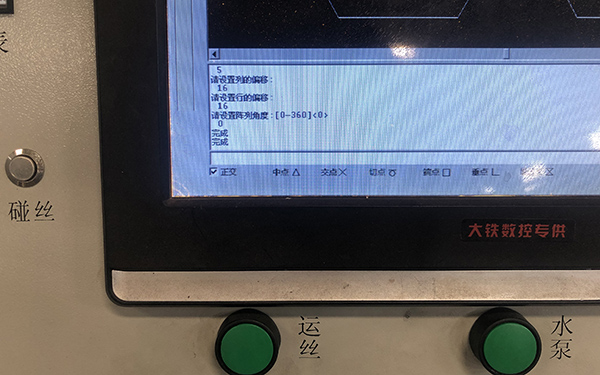

然后我們輸入好圖形之間的偏移量就可以了。

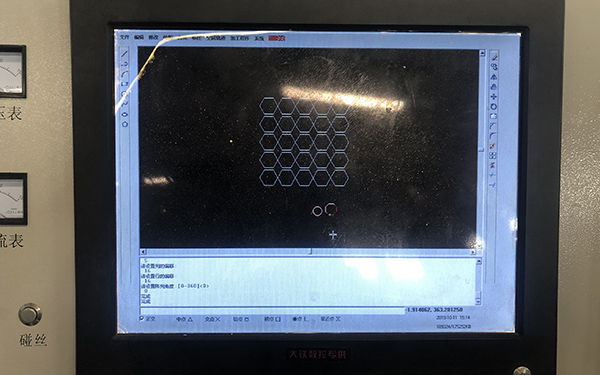

最后我們只需要在生成好的陣列圖形編輯好加工路徑與加工參數就可以了。

以上就是線切割X8操作系統陣列加工的圖文教程。

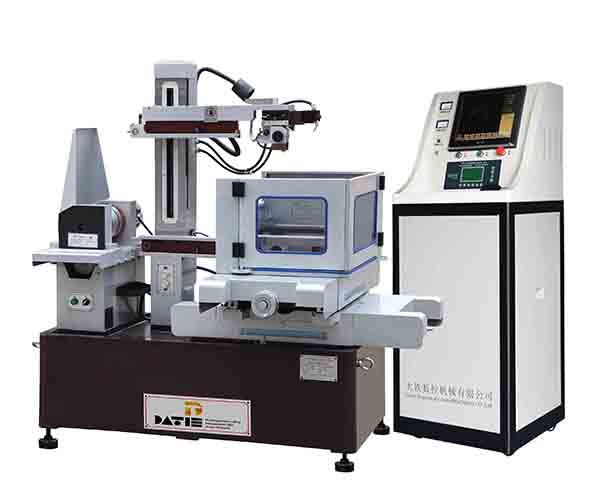

小編也向大家推薦上面這款大鐵DK系列極速線切割機床，穩定加工效率12000mm2/h,三年內下降不超過5%,并且上一次鉬絲可加工40萬方。想了解的小伙伴點擊下方圖片，或者直接聯系大鐵24小時咨詢熱線18924551991，期待您的垂詢！
