線切割機床坐標系的定義有著詳細的國家標準：

1.刀具即電極絲相對于靜止的工件而運動。

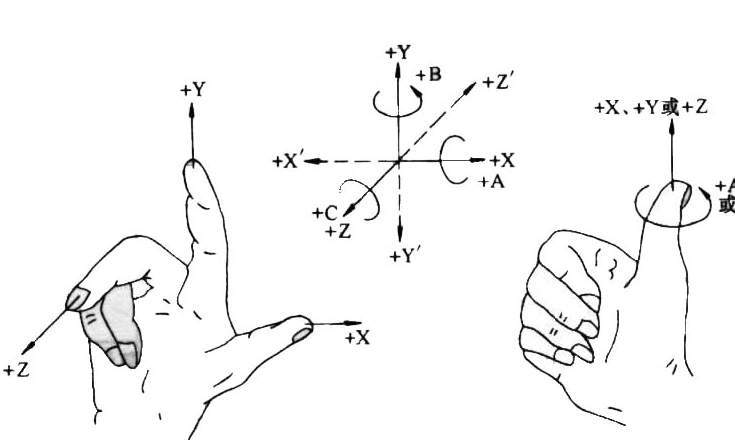

2.標準坐標采用右手直角笛卡爾坐標系。

1.伸出右手拇,食,中三指成垂直狀,拇指——對應x軸正向；食指——對應y軸正向；中指——對應z軸正向。

2.右手四指從X正向向Y正向握拳,大拇指方向就是Z軸正向。

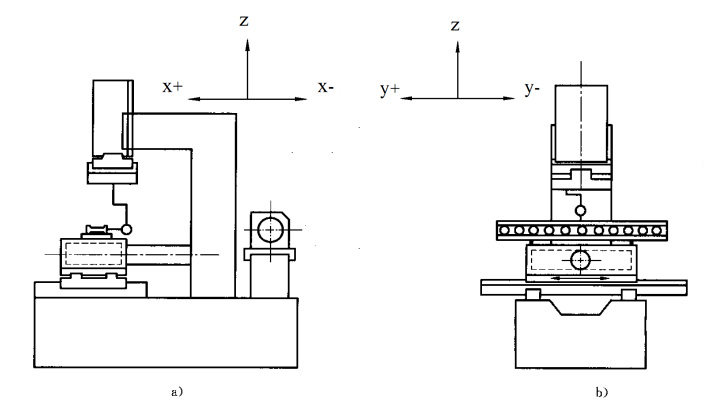

線切割機床坐標系圖文定義：

1.面對工作臺的左右方向即絲架伸出方向平行的方向?yàn)閄軸，左邊為負，右邊為正。

2.面對工作臺的前后方向即絲架伸出方向垂直的方向?yàn)閅軸，前為正，后為負。

4個坐標軸可理解為X+，X-，Y+，Y-，以絲架導輪上的鉬絲中心坐標為0，0點。

線切割機床在做錐度加工時，上絲架的錐度頭可做前后、左右移動，這是平行于X軸和Y軸的另一組坐標軸。與X軸平行的是U軸，與Y軸平行的V軸。即四軸聯動，加上Z軸就是五軸。
