在日常線切割加工中，我們往往會遇到一些陣列圖形需要我們加工，那么一個一個畫非常麻煩，而且需要我們手動去找位置，那么有沒有什么好的方法呢？這里我們需要用陣列加工。

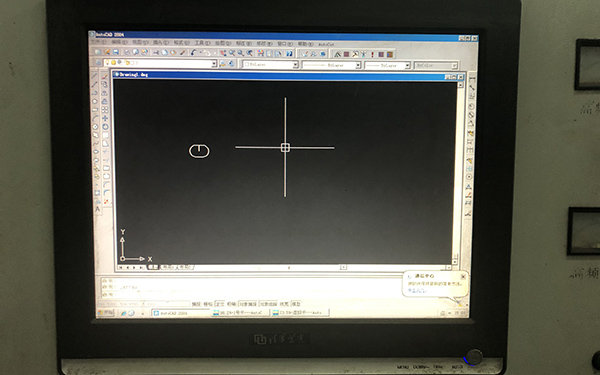

以autocut為例，首先我們需要在cad畫圖中，就把陣列生成好，首先我們先畫一個圖形，這里我們把這個圖形稱為模板圖形，這里小編隨便畫了一個。

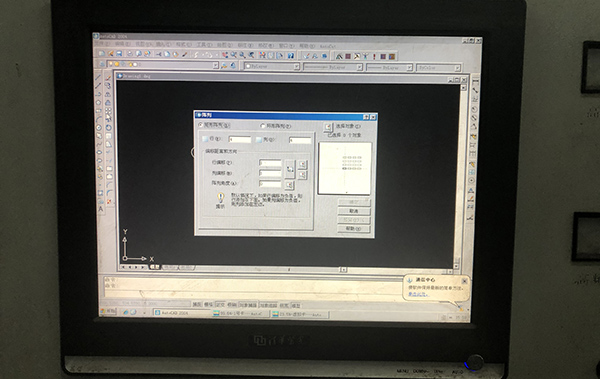

然后我們?cè)谧筮叺牟藛螜诶?，選擇陣列選項。

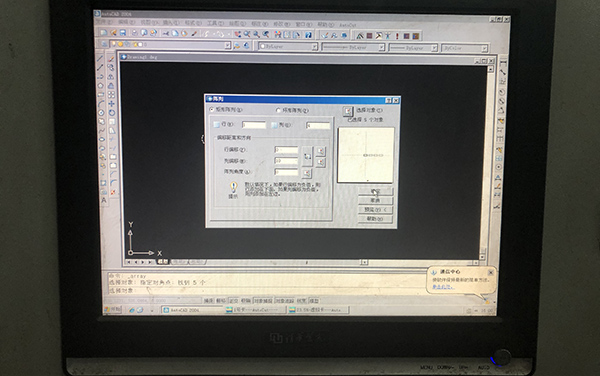

在這里面，我們選擇我們生成圖形的數量，行數，列數，還有每個圖形偏移的量，這里以毫米作為單位，還有偏移角度。

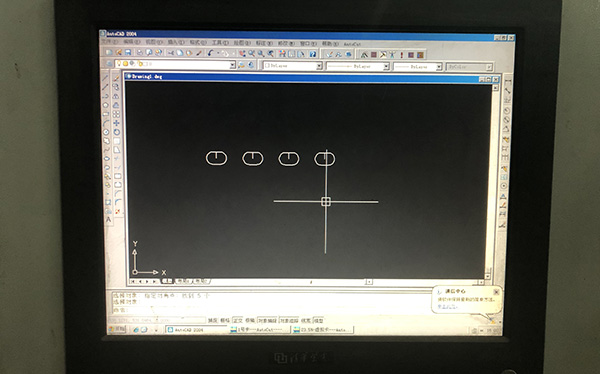

輸入好參數后，線切割系統就會自動生成好圖形。

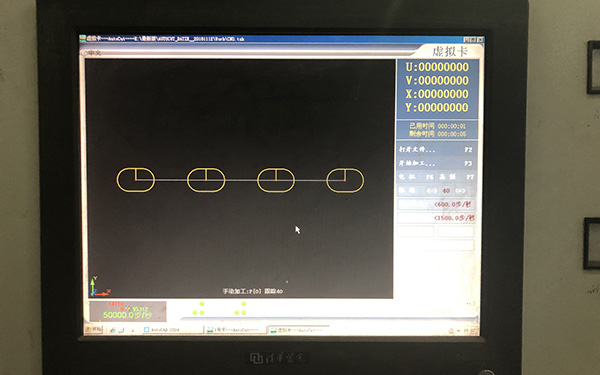

接著我們需要每一個單獨的圖形生成加工軌跡，然后開始發送加工任務，這里要注意，我們發送加工任務的時候，系統默認我們先發送哪個，哪個就是第一個加工的圖形，所以這里我們一定要先計算好。

線切割陣列加工還是比較簡單實用的，小伙伴多多實際操作下很快就能學會啦。

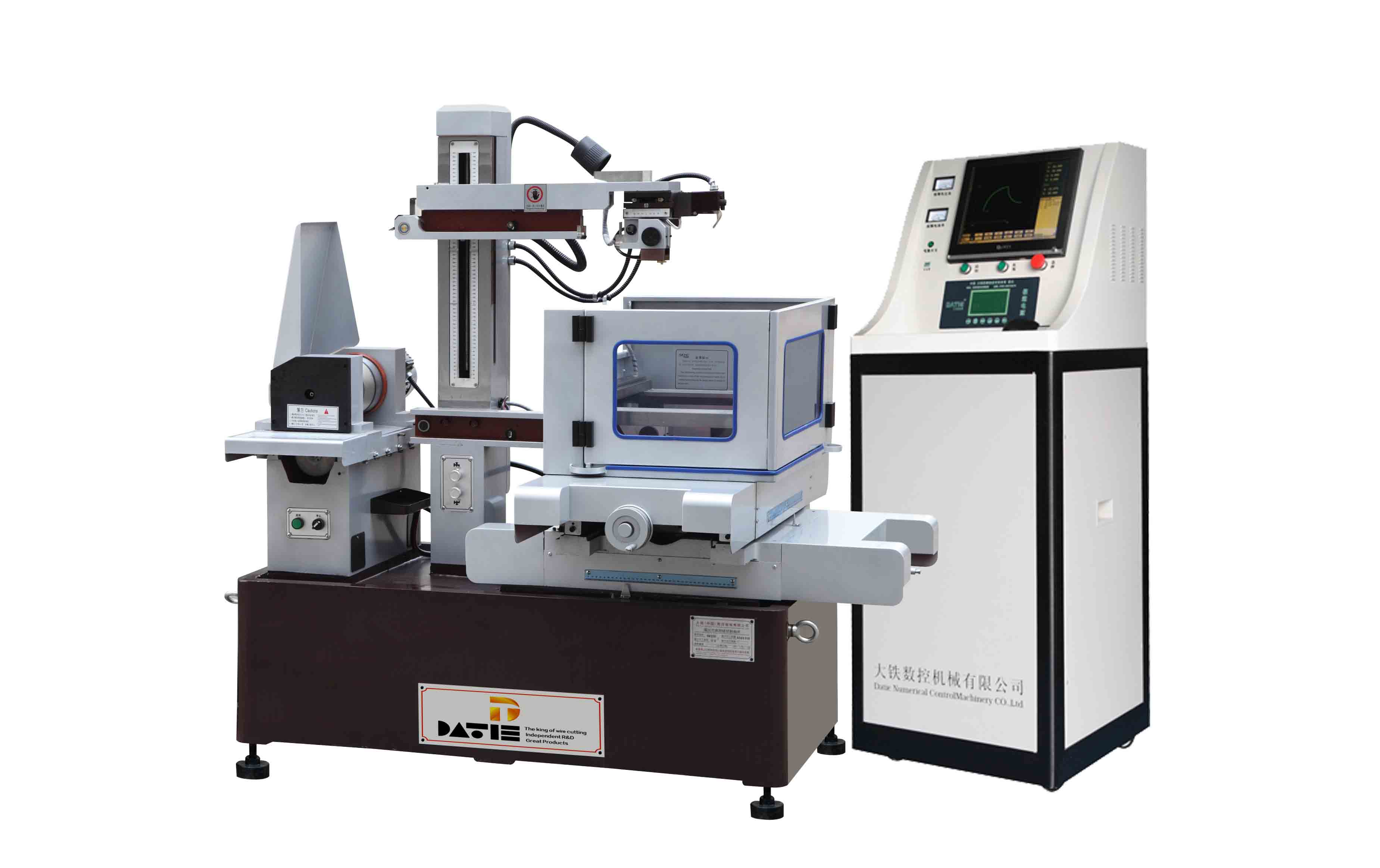

小編接下來為大家打個廣告，大鐵DK系列極速中走絲，每小時創造效益36元起。點擊下方圖片了解哦。
