中走絲的變錐、上下異形說的都是同一種中走絲錐度加工的工藝，舉例來說就是一個工件的上端是圓形，底面卻是五角星，是不是很神奇。下面就讓小編來教大家如何設置中走絲變錐及上下異形。

根據中走絲控制軟件的不同，變錐及上下異形的設置方法也不同，小編一一給各位小伙伴演示。

HL中走絲控制軟件變錐及上下異形設置方法：

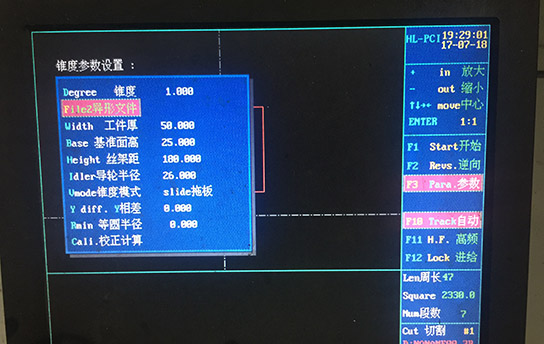

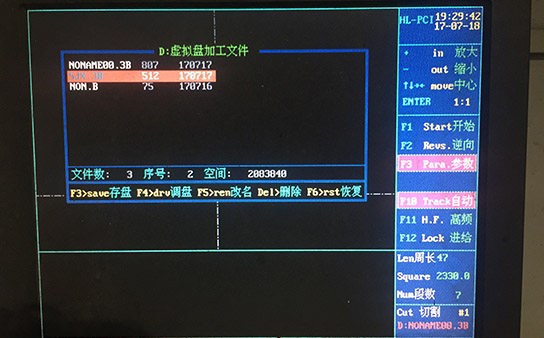

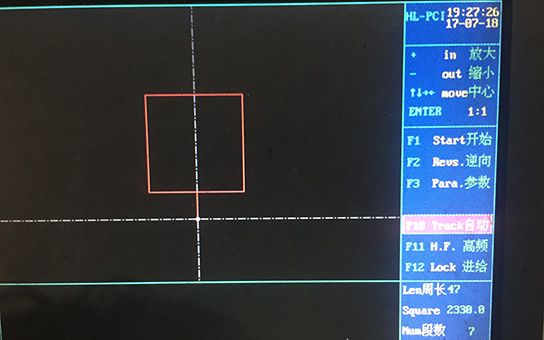

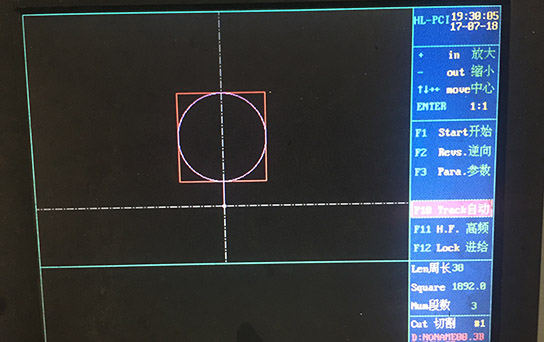

先編輯好兩個圖形，然后打開其中一個，在加工界面內按下F3選擇Cradient錐度，確認加工參數以及加工錐度度數后，選擇第二項File2異形文件。選擇另一個圖形，按ESC鍵推出。就會看到設置已經完成。

Autocut中走絲控制軟件變錐及上下異形設置方法：

比較復雜，小編拆分了多步，所以有些繁瑣，請小伙伴們認真看。

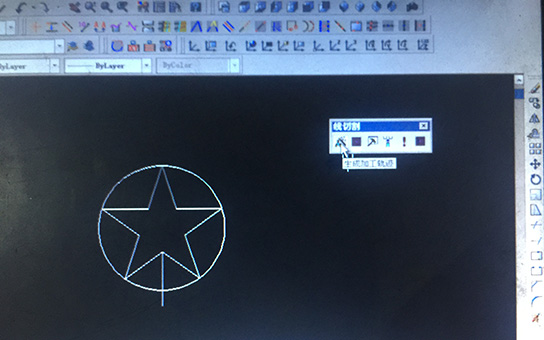

首先把要加工的中走絲變錐或上下異形圖形畫出。后選擇生成加工軌跡。

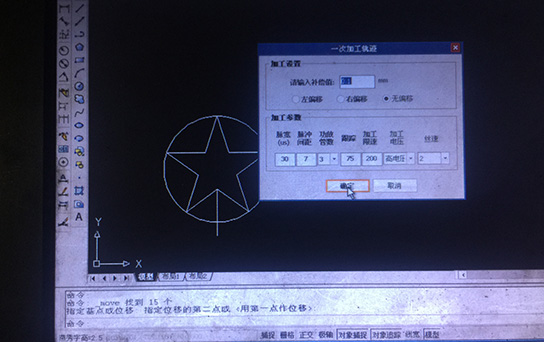

選擇合適的補償點擊確認。

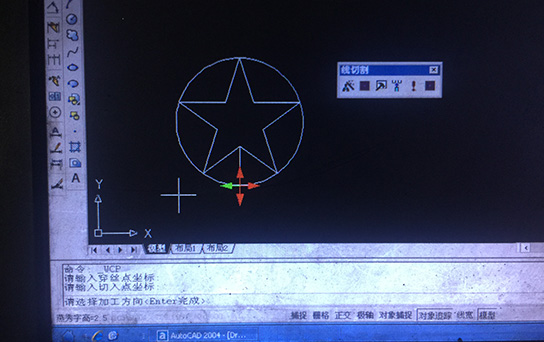

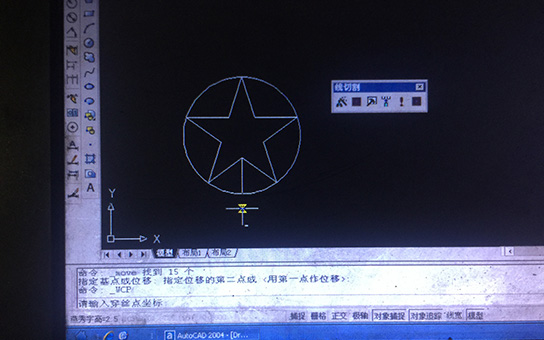

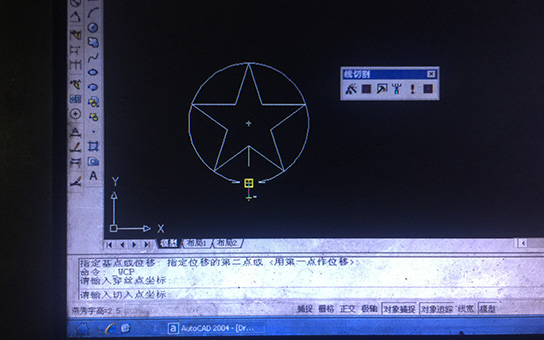

選擇穿絲點，選擇切入坐標后選擇切入坐標。

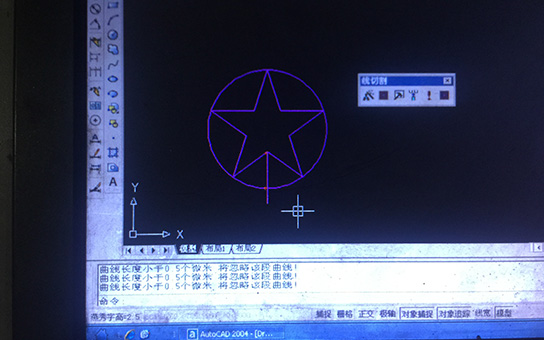

另一個圖形同上。

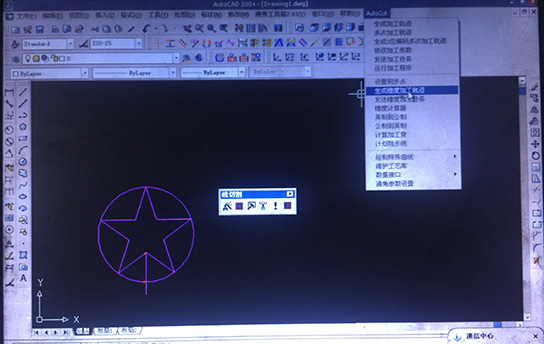

確定完加工路線后，點擊上面最右側Autocut，選擇生成錐度加工軌跡。

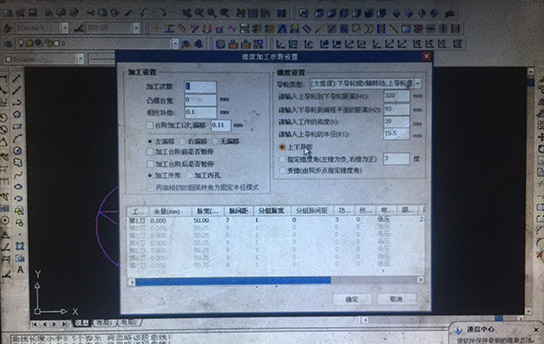

確定加工次數、加工參數、加工度數后選擇上下異形點擊確認。

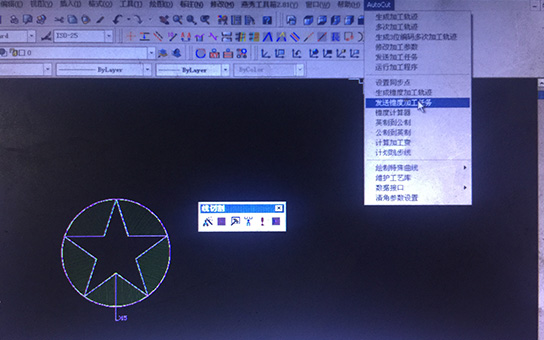

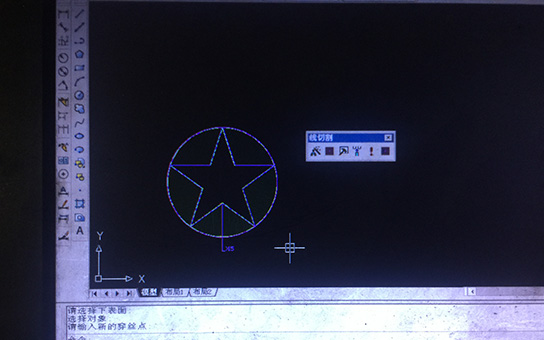

先選擇上表面圖形，下表面圖形，確定穿絲點，最后點擊上方最右側Autocut選擇發送錐度加工任務。

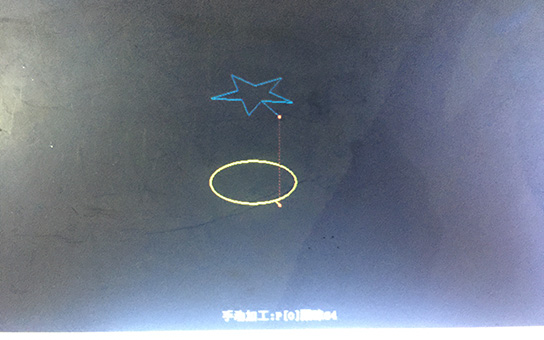

搞定手工，這次教的是上五角星下圓哦，中等難度吧，小伙伴們看了以上的中走絲變錐及上下異形設置后，學會后就再也沒有錐度方面的難題拉。
